电缆桥架如何优化设计?

发布时间:2018-12-12

[导读]:电缆桥架如何优化设计?在电缆桥架安装过程中,要注意立柱的长度、走向、焊接等,要确定电缆桥架的层数、间距、规格及连通方式,保证电缆桥架安装设计更加合理,使电缆桥架更好地投入使用。

电缆桥架如何优化设计?在电缆桥架安装过程中,要注意立柱的长度、走向、焊接等,要确定电缆桥架的层数、间距、规格及连通方式,保证电缆桥架安装设计更加合理,使电缆桥架更好地投入使用。


电缆桥架如何优化设计?

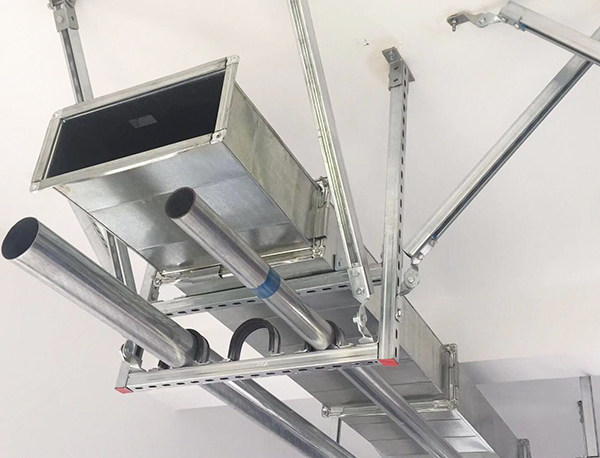

电缆桥架、立柱是电缆桥架安装的两个主要部件,在桥架施工中,先焊接的是立柱,立柱需要确定长度、走向及焊接位置,立柱布置完成后,整个桥架的走向就形成雏形了。在电缆桥架安装中,可以根据桥架的连通情况根据施工规范增加立柱。

电缆桥架的安装,需要确定电缆桥架的层数、间距、电缆桥架的规格及桥架的连通形式。同时,在冶金工程建设中,电缆桥架施工可分为电气室部分、电缆隧道部分,电气室电缆桥架布局相对复杂一些,因为设计的系统比较多,对于这两种安装地点也有不同的考虑。

电缆桥架的设计是一个系统工程,要从全局去考虑,把握整个工程的电气系统,从整个电气系统的线路设计去考虑电缆桥架的布局。因此,要合理优化电缆桥架的设计,就要对整个电气的高压系统、低压动力系统、变频传动系统、自动化控制系统等了解清楚。

电缆桥架按照电缆的电压等级分层,各层桥架排列安装按照电压等级自大到小,自上而下排列,这种排列方式不仅可以减少对电缆的电磁干扰,还有利于冷却电力电缆,便于大截面电缆的敷设。

电缆桥架的敷设,先考了高压电缆层的布置,高压供配电系统就相对简单了,根据高压配电系统明确高压电缆的来处去处及其行走路径,以此确定电缆桥架高压电缆层的行走路径,高压层电缆桥架的规格及层数可根据高压电缆所占桥架空间来确定,三芯高压电缆只能单层敷设,不能叠层敷设,单芯高压电缆同一路的以品字形堆放敷设,同时只能敷设一层。电缆间需要保持一定的间距,以保证电缆的散热。高压电缆桥架层确定以后,根据现场施工的施工流程,弄清楚配电机构,估算所需电缆的大小及根数,以此来确定桥架的走向及层次。

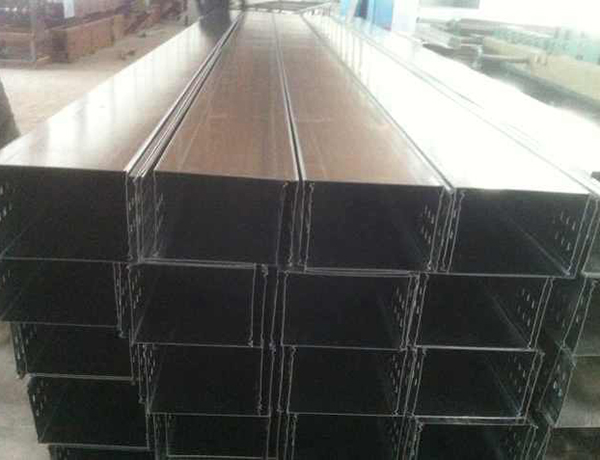

对于电缆桥架的优化设计,对于电缆桥架的实际施工具有重要的指导意义,可以满足不同电缆敷设要求,达到更好的应用效果。鑫天成是一家临沂电缆桥架厂家,供应的电缆桥架结构形式、材质多样,适用范围广,欢迎广大客户前来洽谈合作。
