节能型电缆桥架的设计特点有哪些?
发布时间:2018-11-27
节能型电缆桥架的设计特点有哪些?现在电缆桥架的类型越来越多,可以更好的适应不同的环境条件,也为电缆的敷设和使用创造更好的条件,比如节能型电缆桥架的设计,在结构上,增加加强筋和散热通风孔,能够增强桥架的散热功能,减少线路的损耗,延长电缆使用寿命。

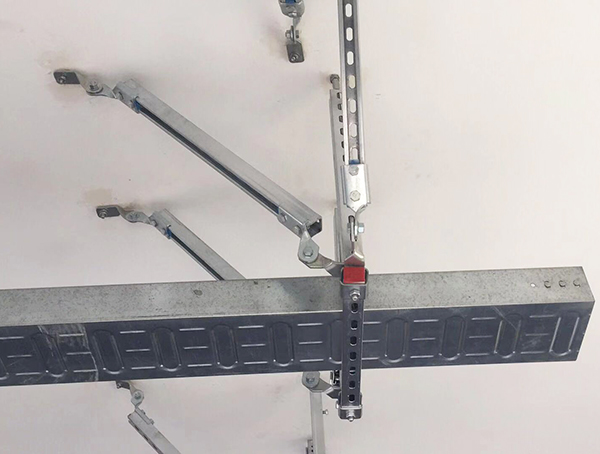

1.通过改变冲压工艺,桥架底部布满纵、横加强筋,每个加强筋底部冲有倒锥形椭圆散热孔,减少电缆与桥架的接触面积,增大了桥架表面散热面积。桥架底面通风孔面积占底面的10.17%,与电缆接触面积减少38%,能提高桥架的散热功能。
2.电缆桥架侧面设计了2-3排散热通风孔,内部的热气通过侧面通气孔快速排出,当风通过底部扩散状通风孔吹入桥架内时,将直吹风向四周发散,与桥架两侧面积通风孔形成循环通风系统,使桥架内外空气循环畅通,热量快速散发,有效降低电缆温度,进而减少电缆阻值的上升,达到减少线路损耗的目的。
3.电缆桥架通过增加加强筋的设计,高了桥架的承载力,比同料厚产品增加了承载力1.5倍,在电缆节能的同时,还节省了材料。
4.节能型电缆桥架的应用,可以延缓电缆绝缘层老化,延长电缆使用寿命,减少用电事故的发生。
节能型电缆桥架在满足支撑、管理、规范电缆的基本功能的同时,可以减少线路损耗,减轻桥架重量而不会降低承载能力,为电缆线路敷设创造更好的条件。临沂鑫天成电缆桥架厂是一家山东电缆桥架厂家,供应的电缆桥架种类多,厂家也不断改进技术,为人们提供更加耐用可靠的桥架产品。
